背景

随着物联网技术的不断发展，传统的爆米花机经营模式需要进行升级以适应现代市场的需求。我们的物联网系统为爆米花机带来了新的智能化和联网化解决方案，使其更加高效、智能和可控，为经营者提供了更多的数据支持和管理便利。

业务流程

爆米花机物联网平台借助2G/Wi-Fi实现爆米花机的联网，控制指令下发，状态上报。客户通过微信小程序可以方便的发现身边的爆米花机网点，通过小程序扫码支付购买爆米花。

终端用户操作流程描述

操作步骤：

  1. 用户到店扫描设备二维码
  2. 小程序识别二维码
  3. 小程序发送请求到服务器，并查询设备的状态
  4. 若设备空闲，则返回设备的预设的套餐，例如小杯爆米花的价格、中杯爆米花价格；若设备工作中，则提示用户设备工作中，请稍后再试，流程结束
  5. 用户选定套餐，并提交订单
  6. 服务器锁定设备，并返回订单的付款信息给小程序
  7. 小程序调用微信支付，并付款
  8. 用户支付完成后，微信服务器推送支付结果给后台服务器
  9. 服务器处理订单付款信息
  10. 服务器下发指令到对应的设备，包括阀门开启时间等控制参数
  11. 设备收到信息后开始工作，并应答服务器
  12. 服务器通知用户，设备已开始工作（店员可以在此时操作设备并出对应分量的爆米花）
  13. 当设备工作完成后，设备上报订单完成指令给服务器
  14. 服务器通知对应用户，设备已完成工作，消费流程结束。

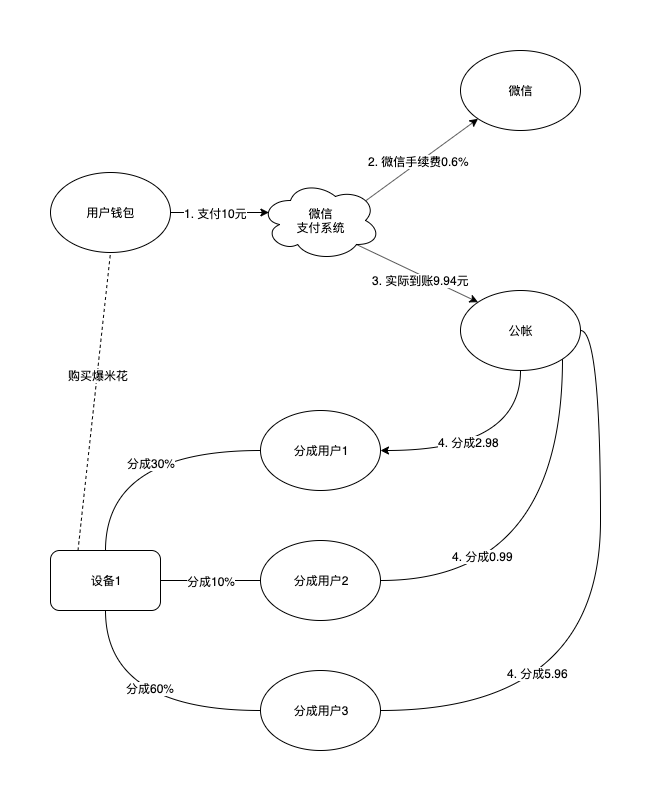

资金流过程描述

假设设备1设置了3个分成方：分成用户1比例为30%，分成用户2比例为10%，分成用户3比例为60%。

  1. 用户在设备1消费10元
  2. 微信支付系统手续0.6%的交易手续费
  3. 微信支付公帐实际到账9.94元
  4. 设备1有3个分成方，则分别计算每个用户的实际分成收入（四舍五入）：
  • 分成用户1为2.98元
  • 分成用户2为0.99元
  • 分成用户3为5.96元

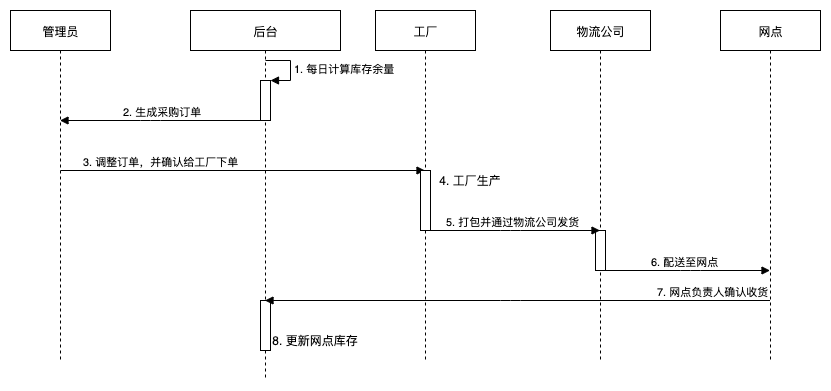

库存预测与物流流程描述

具体步骤如下：

  1. 后台每天计算一次每个网点的库存预测数量，计算依据网点的日均消耗量，工厂到网点的物流派送天数，工厂的备货周期，网点的当前存货量。
  2. 后台根据计算结果，生成需要补货的网点的采购订单明细。
  3. 后台管理员审核每日系统生成的采购订单明细，根据实际需要进行调整，并确认生成采购订单至工厂。
  4. 工厂收到订单后，安排排产生产
  5. 工厂生产完成后，根据订单打包货物，并联系物流或快递公司，把包裹发送至对应网点
  6. 网点管理员收到货物后，在后台确认收货。
  7. 后台根据网点管理员确认收货的数量，更新当前网点的库存。

系统设计

系统软件模块

权限设计

系统的权限以层级关系来管理管辖的区域，例如：

  1. 代理商与网点绑定，代理商内部的后台用户只能管理其所属代理商已绑定的网点的数据
  2. 每个代理商内部，可以建立多个角色，每个角色是最小的权限管理单元，角色决定其关联的用户可以访问哪些数据，例如可否查看订单信息，查看关联的终端用户信息。
  3. 管理员需要设置了角色后，方可登陆并操作后台数据。管理员的权限由其所属的角色决定，而可访问的网点由管理员所属的代理商决定。
